综合实践课-校园标识创作

项目设计原由：

学校综合实践课用到的是湖北省教研室主编的《综合实践资源包》，七年级上学期第二个项目为“校园文化建设我参与”，校园文化范围较大，学校又新建了综合楼，故而将校园文化聚焦到学校综合楼标识设创作。谈设计制作七年级学生目前素养有待培养，选择了八年级社团学生进行实施，实施中采用不同的设计方式和制作方式呈现，其中一个指导案例用掌控板实现。

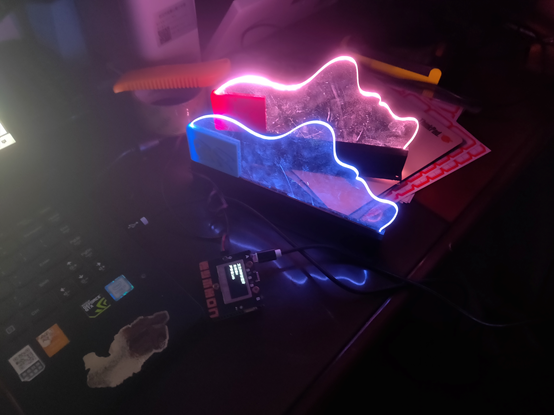

这里标识设计，选择的是卫生间标识，效果如下：

当然，这是夜间应该呈现的效果，白天可以清晰看到标识上的男女字样。

具体设计制作过程如下：

首先在网上找了一个脸部轮廓

网上找的图，请大家忽略背景广告，忽略方法就是用软件提取沦落，这里用到了CorelDRAW，

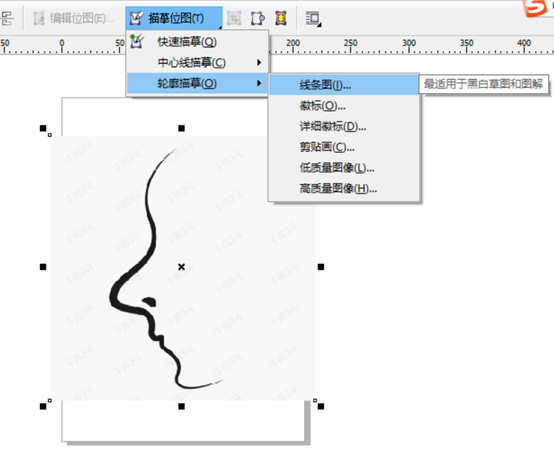

导入图片，

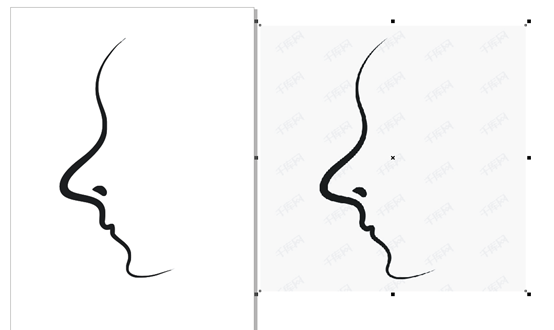

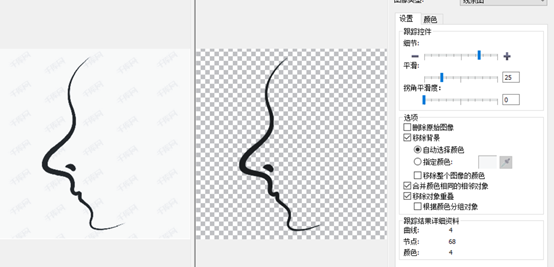

将原图去掉，就能得到轮廓，保存为SVG格式，然后用123D打开

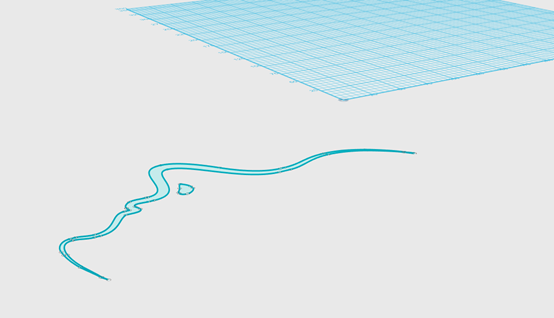

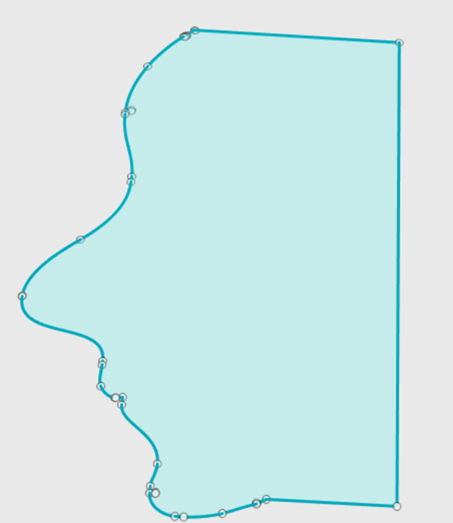

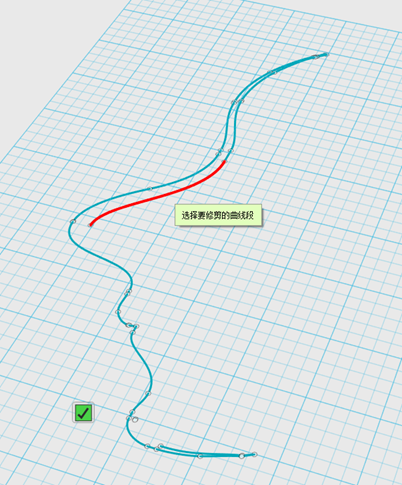

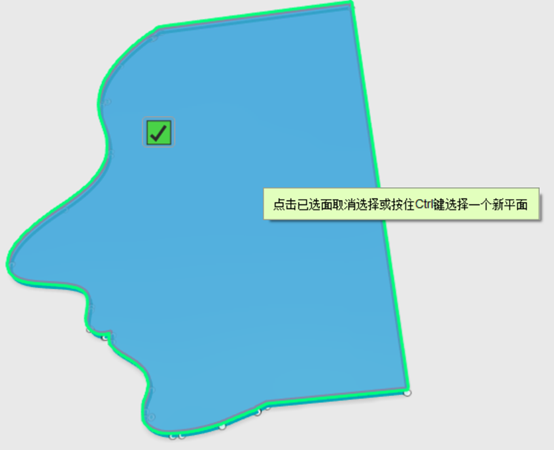

去掉内侧轮廓，并构建人脸侧面图

拉伸3mm成立体图形（亚克力板厚度3mm），然后导出为dxf格式的2D图，用激光切割机切出脸部轮廓

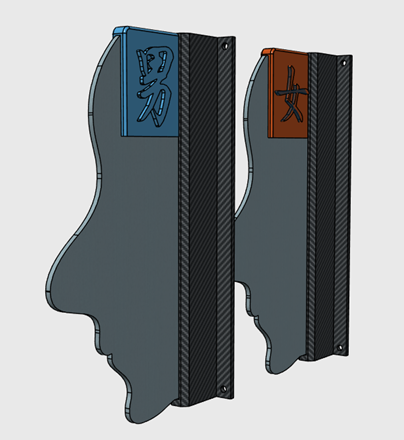

然后要设计一个结构，将灯带的光透过，省略画图过程，结果如下：

选取长度合适的RGB灯带

组装了亚克力板，就可以开始编程了

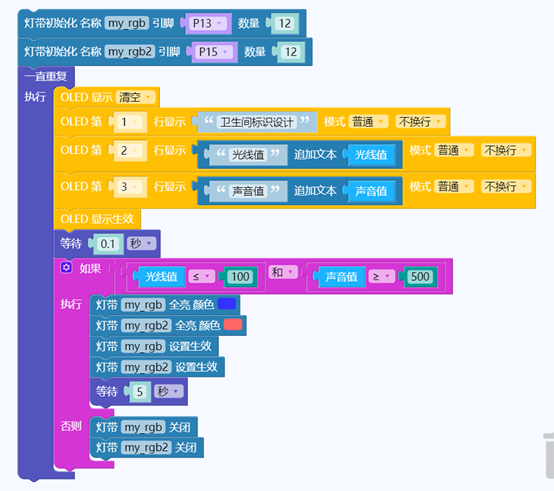

如上图所示，将男卫生间标识接13号管脚，晚上光线较暗且有声音时亮蓝灯；女卫生间标识接15号管脚，晚上光线较暗且有声音时亮粉红色灯。

下载程序就可以测试效果了！效果见楼顶！
